Это больше чем сканер
Раскройте свой потенциал с помощью 3D-сканера и испытайте приятное чувство, будто ваши реальные объекты оцифровываются на ваших глазах. Точное 3d измерение позволит открыть новые возможности для воплощения вашей давней мечты.
особенности
сканер
Легкий, беспроводной, автономный и портативный сканер выполняет полно цветное 3D сканирование и может быть применен дома, на работе и для обучения. В сканере применен принцип триангуляционного расчета линии зеленого лазера по двум камерам. Разнесенная светодиодная подсветка обеспечивает захват цветной текстуры.

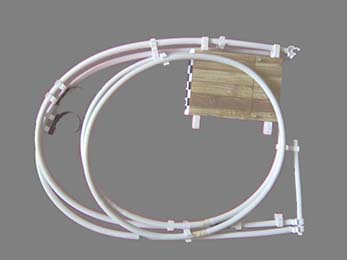

санки-каркас
Легкий разборный металлопластиковый каркас, пришедший на смену обычной треноге, обеспечивает надежность и отличную устойчивость в процессе сканирования, а также предохраняет сканер от случайных внешних воздействий. Он же позволяет изменять углы сканирования в больших пределах, не меняя позиции самого объекта сканирования. Легко фиксируемая тканевая накидка обеспечивает затененность для оптимального сканирования.
поворотный стол

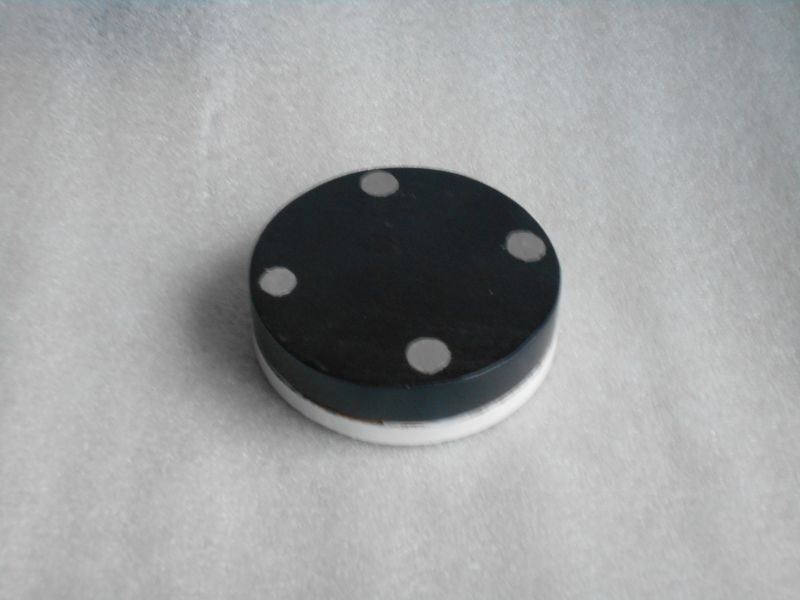

Высокотехнологичный автономный поворотный стол необходим для автоматического вращения сканируемого объекта и точного измерения угла поворота, что дает очень близкое расположение отдельных сканов в 3d пространстве. Это сильно упрощает дальнейшее их выравнивание между собой и объединение в единую модель. Расчет позиции стола значительно уменьшает количество шумовых артефактов на сканах, тем самым ускоряя дальнейшую обработку. Стол может быть использован и как отдельное автономное устройство, например, в ювелирном деле для демонстрации украшений.
Технические характеристики
Точность одиночного скана по XY 0.2 мм @500 mm, по Z(глубина) 0.3 мм @500 mm
Минимальная дистанция до объекта 300 мм
Максимальный объем сканирования 400x400x400 мм
Скорость сканирования 20 сек/ 10 мм ширины объекта
Расстояние между соседними точками 0.3 мм @ 500 мм
Разрешение 3D 0.3 мм @ 500 мм
Текстуры с разрешением 2Mpx и цветом 24 бит
Формат выходного файла PLY, STL, OBJ
Разрешение камер 2 x 2Mpx
Источник излучения зеленый лазер класса 3 (до 5 мВт)
Требования к внешнему оборудованию 1 x usb2.0 (или usb3.0), OS: Windows all, MAC*, Android* (* в разработке)
Связь PC со сканером осуществляется через usb-провод и разъем usb-микро на сканере
Вес сканера 700 грамм
Размер сканера 400×65 мм
Вес санок 1200 грамм
Размер поворотного стола 90x90x30 мм
Вес поворотного стола 250 грамм
Питание сканера производится одновременно через USB-micro разъем и встроенный литий-ионный аккумулятор на 3500 ма/ч для динамического соответствия стандарту порта USB 2.0 по ограничению потребения тока до 500 ма
Питание поворотного стола — встроенный литий-ионный аккумулятор на 1000 ма/ч (8 часов непрерывного автономного вращения ) или через usb-micro разъем (в том числе производится зарядка)
Точность измерения угла поворота стола 0.1 градуса
Связь поворотного стола с PC по USB проводу
Грузоподъемность стола до 2 кг
Среднеквадратичное отклонение (RMS) от плоскостности для образцового плоского объекта размером 130×180 мм = 0.11 мм

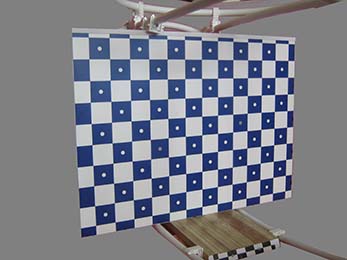

Калибровочная доска 500×400 мм
Вес калибровочной доски 1000 грам
Комплект поставки
Сканер
Санки-каркас разобранные
Поворотный стол
Калибровочная доска

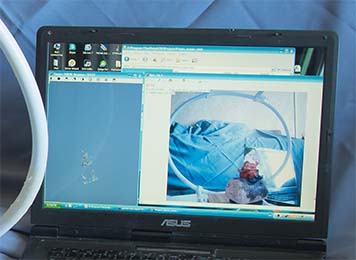

Scan&SledSoft
Возможности программы
- калибровка камер
- калибровка поворотного стола
- нахождение позиции стола в пространстве
- управление поворотом стола
- режимы сканирования : «простой», «быстрый», «простой плюс шахматка», «быстрый плюс шахматка»
- автоматическое сохранение сканов в формате PLY
- чтение, просмотр и конвертация между форматами PLY, STL, OBJ
- наложение цветной текстуры
Особенности наложения текстуры
Для получения текстурированного объекта требуется работа в тандеме с программой MeshLab(free).
В ней отдельные сканы выравнивают между собой, объединяют в единый меш и затем вызывают фильтр «poisson@». Полученные в MeshLab файлы сохраняют, затем в программе Scan&SledSoft их открывают кнопкой «3D load», в появившемся окне с 3d моделью нажимают иконку «надеть текстуру». смотреть видео
Замечание
Предметы со светящимися, блестящими, прозрачными или меховыми поверхностями могут либо не опознаваться сканером, либо приводить к значительным ошибкам.
Применение

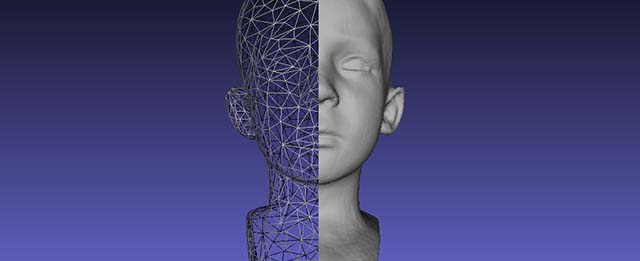

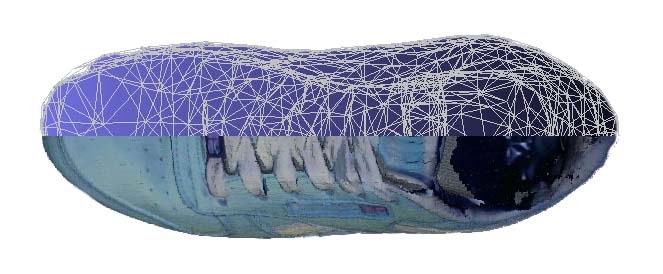

Эти 3D модели можно поворачивать мышкой.

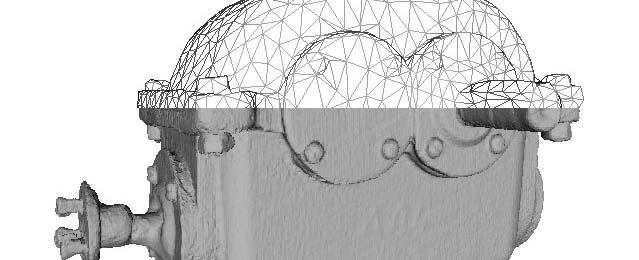

Производство и обратный инжиниринг
Сканированный объект может стать хорошим образцом для точного и ускоренного создания сложной модели объекта в CAD программе (например Компас@, Solidwork@ и прочих) или для проверки соответствия готового изделия требуемой форме поверхности.
Увлечения и дизайн
Не бойтесь внедрять новейшие 3d технологии в ваш творческий процесс. Независимо от того, новичок вы или профессионал, сканер поможет создать мост между реальными и виртуальными средами и поднимет вас на новый творческий уровень. Модель может быть распечатана на 3d принтере.
Онлайн торговля и реклама
Продвигайте свои продукты в онлайн продажах с использованием 3d модели товара. Публикуйте модели в сети, делитесь ими с друзьями и клиентами.
Команда
программист
автор идеи
электронщик
ответственный за недоработки

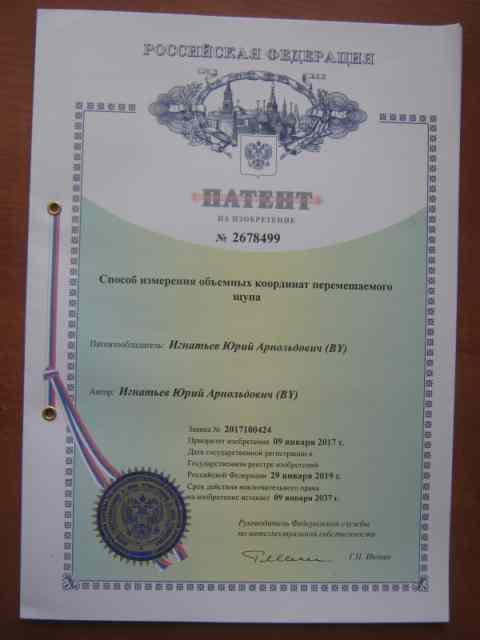

Автор идеи и его команда являются обладателями патента на изобретение, что помогло вывести проект сканера на новый уровень.
