Oscillograf

осциллограф + тестер + анализатор + авто доктор

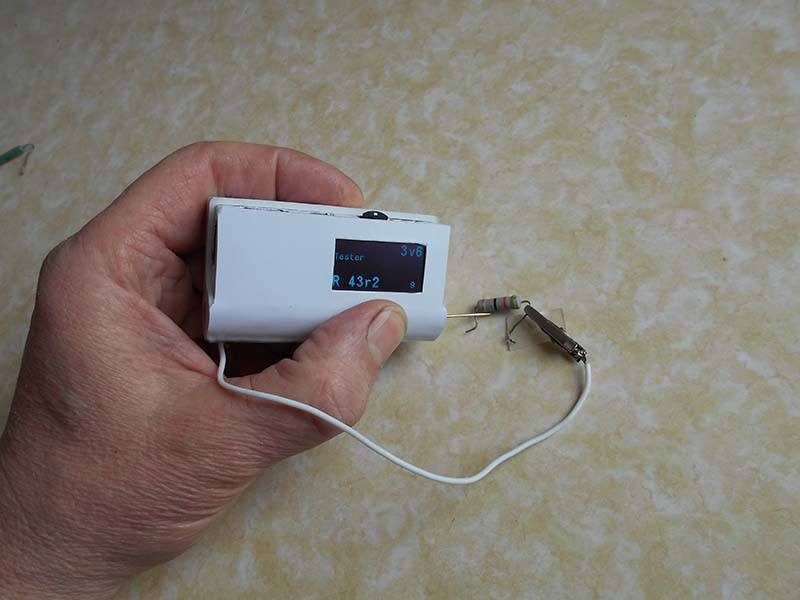

в режиме авто Тестера измерение резистора

в режиме авто Тестера измерение конденсатора

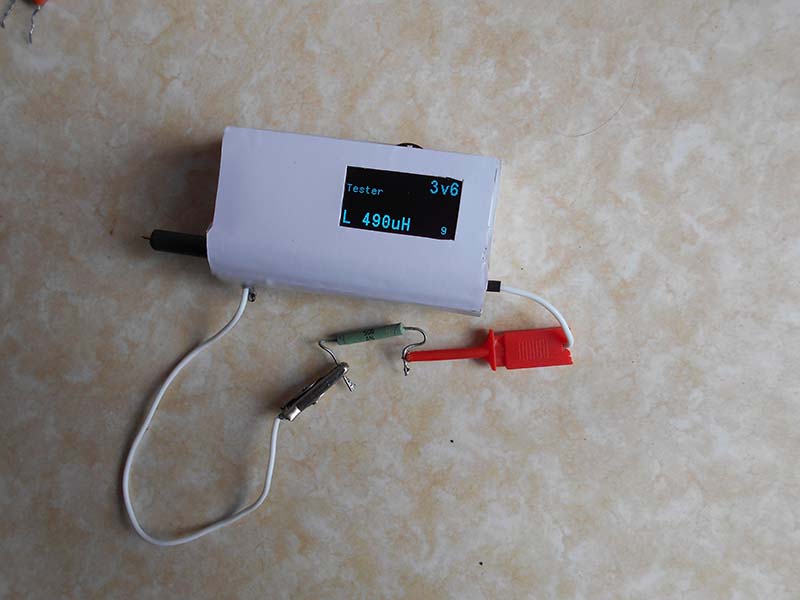

в режиме авто Тестера измерение индуктивности

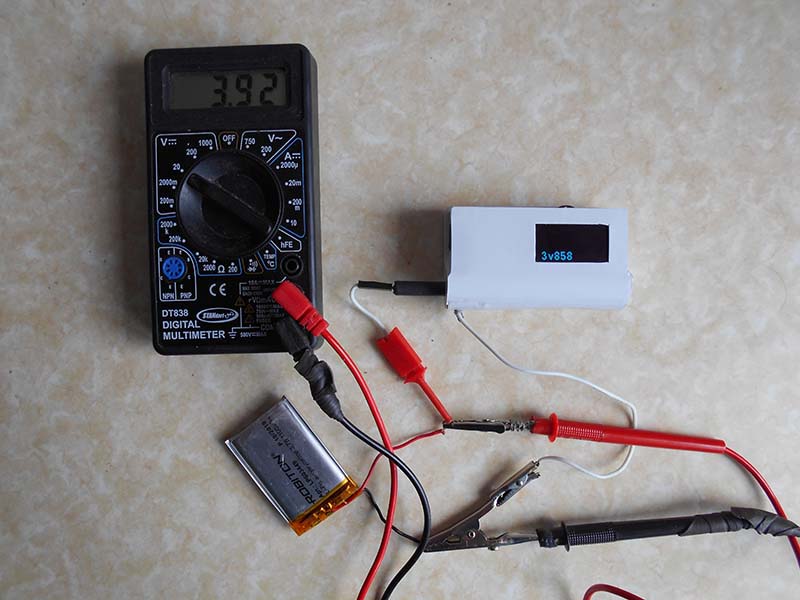

в режиме Вольметра измерение напряжения и сравнение со сторонним мультиметром

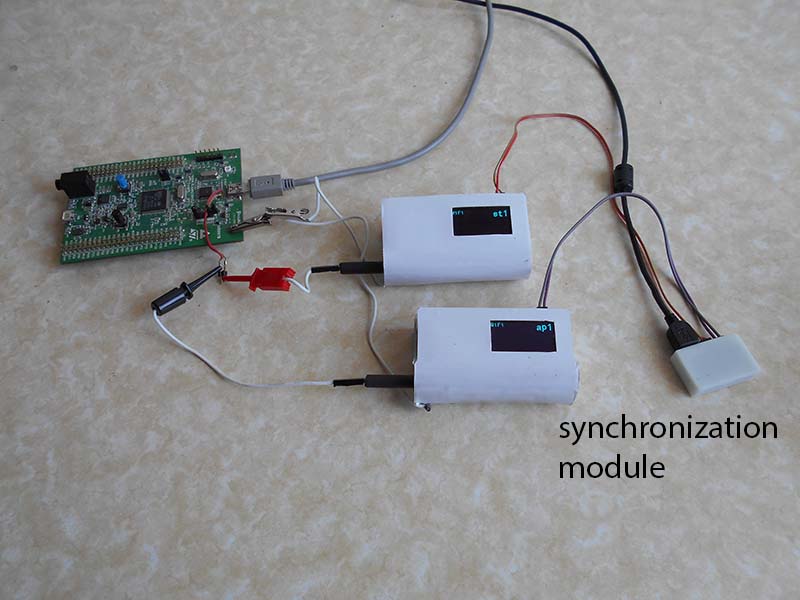

параллельная работа 2 осциллографов в режиме Многоканальный

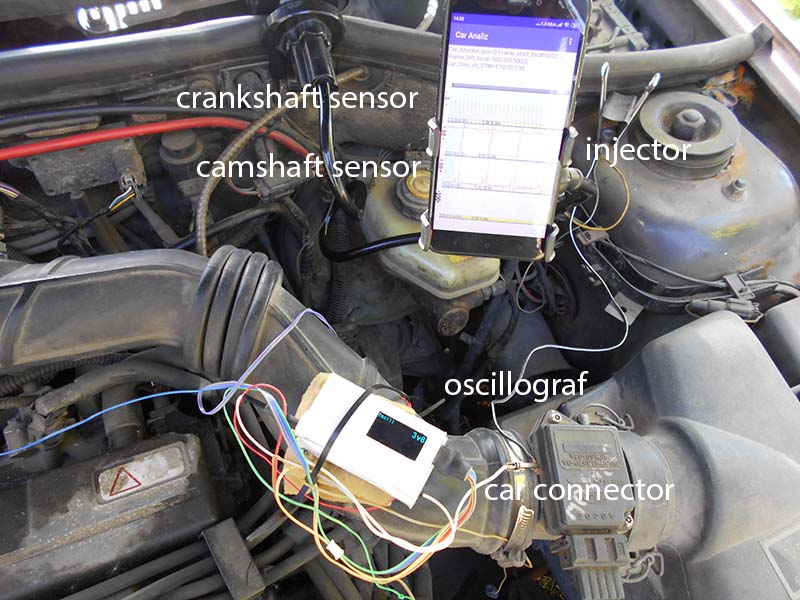

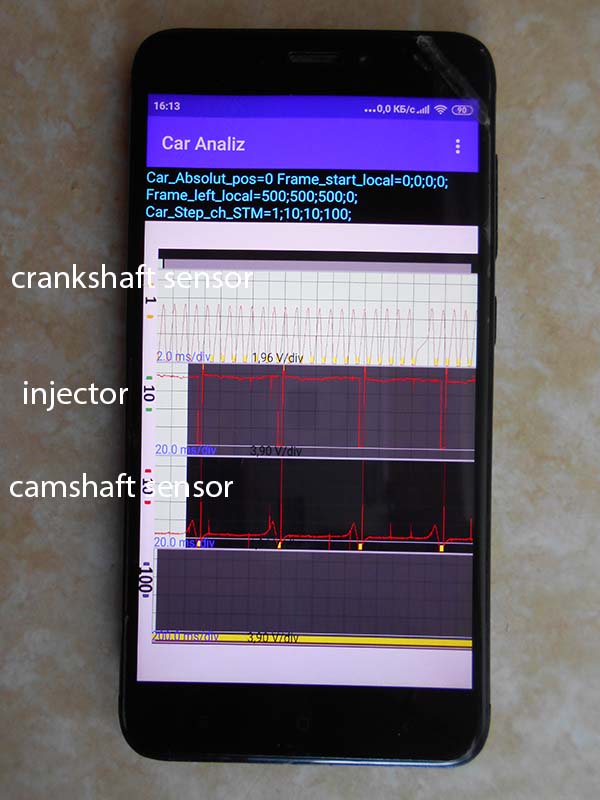

работа в режиме 4 канального Авто доктора и прием 3 сигналов от датчика коленвала, датчика распредвала и впрыск инжектора

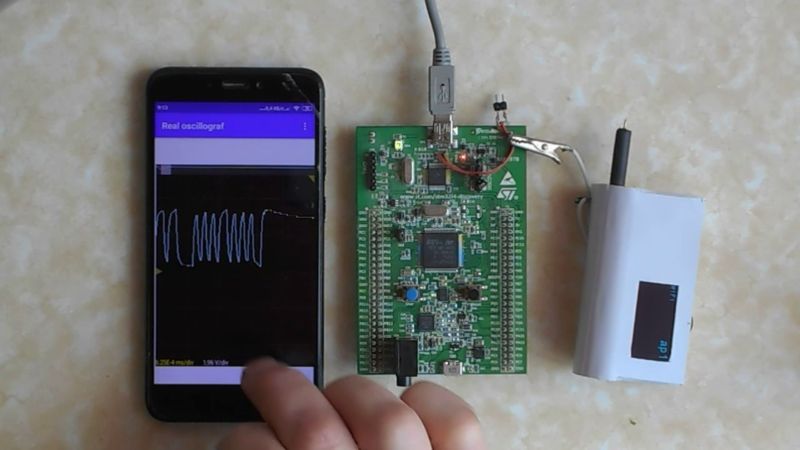

в режиме Real прием сигнала USB

результат приема сигнала USB2.0 12Mhz : D+

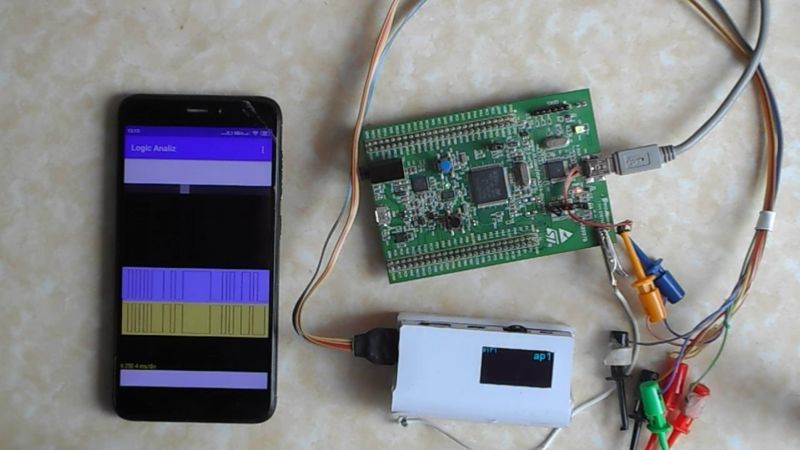

в режиме 4 канального логического анализатора прием 2 сигналов USB

результат работы 2 сигнала USB2.0 12Mhz : D+ D-

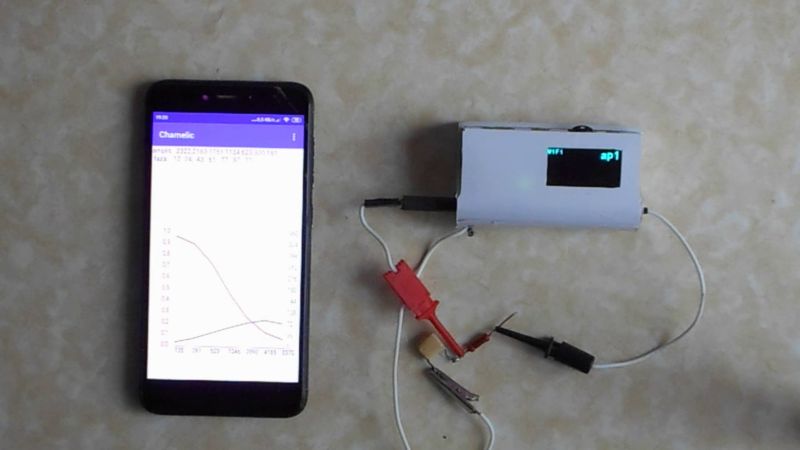

снятие АФЧХ на трехполюснике RC

результат работы AФЧХ слева шкала амплитуды, справа шкала фазы

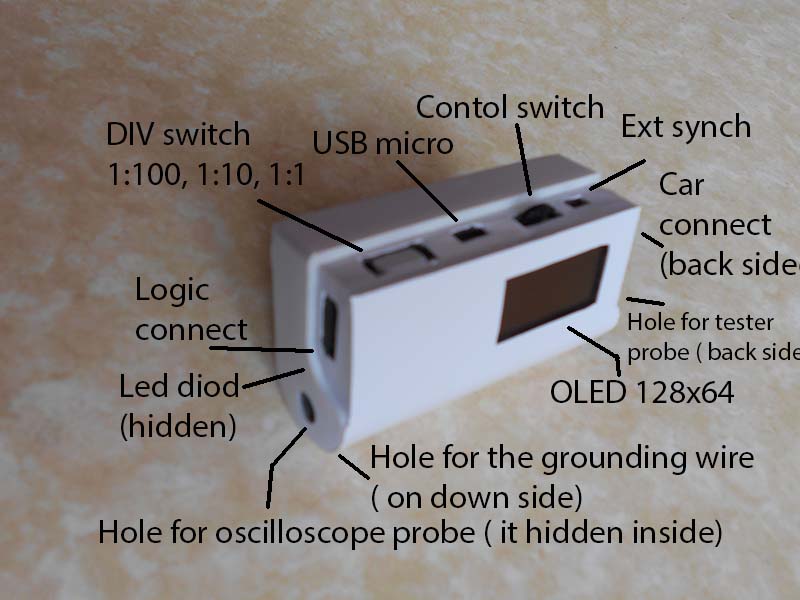

Технические характеристики

Основной режим: одно канальный 8 разрядный АЦП с частотой выборки 80 МГц с глубиной памяти 256 KByte и возможностью его наращивания до 64 GB в режиме сохранения на Flash.
Дополнительный режим: 11 разрядный АЦП с частотой выборки 3 МГц с глубиной памяти 256 KByte.
Встроенный WIFI обеспечивает радио-связь с PC или смартфоном как устройством управления и отображения с разрешением экрана 1000 на 1100 пикселей и создает гальваническую развязку осциллографа. Связь также возможна по кабелю usb2.0.
Возможность организации синхронного многоканального осциллографа (до 4 каналов) путем одновременной работы нескольких экземпляров данного осциллографа с единым экраном отображения с возможной ошибкой рассинхронизации не более 2 выборок.
Осциллограф имеет выдвижной щуп типа «слайдер», что дает полную гарантию его сохранности при желании положить прибор в карман.
Земляной провод может помещаться внутри корпуса прибора, что исключает его потерю и зацепу за одежду при переноске.
Вес устройства: 70 грамм, размеры: 75мм х 40мм х 25 мм.
30 МГц полоса пропускания.
Встроен входной делитель 1:1, 1:10, 1:100 с ручным переключением, что делает не нужным внешний делительный щуп. Положение делителя считывается программно и на экран уже выводятся реальные значения напряжения. Переключатель находится сверху в передней части прибора.
Сопротивление входа 1 Mom/17pf. Диапазон измерений напряжения от +-0.2 mV до +-400 V.
Режим «закрытый» вход организован путем инвертирования подключения разъема «земля».
64 GB глубина встроенной памяти реального времени (80 МГц выборка с разрядностью 7 бит ), что обеспечивает около 13 минут непрерывной записи ( с возможностью цикличной неограниченной перезаписи ). Это позволяет выявлять редкие события и аппаратные глюки измеряемого устройства (замечание: из-за ограничений в скорости работы Flash-памяти вероятность сохранения данных не менее 86 процентов на скорости выборки 80 MHz и не менее 96 процентов на скорости выборки 40 MHz и 100% нша скорости выборки 20 MHz).
Автономная работа до 1.5 часов на встроенном Li-Po аккумуляторе 800 мач в самом энергозатратном режиме: запись во Flash память и связь по WIFI.
Наличие на борту монохромного Oled экрана 1.3″ разрешением 128 на 64 пиксель : выбор режима (тестер, вольтметр, осциллограф), отображение уровня заряда аккумулятора, вывод значений R + C + L + D в режиме тестера, вывод напряжения, частоты, скважности и формы сигнала в режиме вольтметра, выбор имени WIFI сети и работы как точка доступа или как станция для организации многоканальности.
Обновление внутренней прошивки.
В режиме тестера прибор работает полностью автономно и автоматически определяет тип измеряемого элемента и выводит на встроенный экран его значение. Диапазоны сопротивления : 1ом … 1Мом, конденсаторов : 20pf … 100uF, индуктивностей: 2uH…10mH. Точность измерения резисторов 2 %, остальное 10 %. Также измеряется полярность диодов и p-n переходов транзисторов. Короткое замыкание (менее 20 ом) предупреждается звуковым сигналом. Также выводится предупреждение, когда измеряемый элемент не обесточен и находится под напряжением.
В расширенном сравнительном режиме тестера можно получить точность измерения примерно 0.1%. Работа в этом режиме характеризуется наличием известного «опорного» номинала близкого к измеряемому.
Щуп тестера сделан съемным и помещается внутрь корпуса при переноске прибора.
В режиме вольтметра прибор работает как 11 разрядный АЦП автономно и позволяет измерять постоянное (работает как 11 разрядный АЦП) и переменное напряжение (работает как 8 разрядный АЦП) до 400 вольт на делителе 1:100 с выводом на встроенный экран. Если сигнал периодический, то дополнительно будет показана форма одиночного периода с расчетом частоты и скважности( для импульсного сигнала).
В режиме логического анализатора( разъем на переднем торце прибора) осциллограф позволяет записать во Flash-память до 4 логических сигналов с частотой выборки 80 МГц, и затем просмотреть их подробно. При желании их можно отправить в программу PulseView(free) (создается файл с расширением «.sr»), которая сможет перевести их в протокольные байты и пакеты (поддерживаемые протоколы: USB2.0_full(12MHz), UART, SPI, I2C, и прочие). Устройство поддерживает различные входные уровни от 1.8 до 5 вольт, что определяется подачей на ногу питания разъема напряжения соответствующего уровня.
Работа в режиме авто-доктор позволяет исследовать в реальном времени и записывать в память до 4 аналоговых каналов одновременно с частотой выборки до 25кГц на канал( разъем на заднем торце прибора). Этого вполне достаточно для измерения сигналов от датчиков коленвала, распредвала, расхода воздуха, положения дроссельной заслонки, лямбда зонда, ABS и т.д. Измерения по форме искро-образования можно проводить в режиме обычного одноканального осциллографа. Каждый канал может независимо настраиваться по амплитуде и частоте выборки. Прибор незаменим при диагностике автомобиля в движении, если неисправность проявляется только в динамике. Непрерывное время записи авто-данных не менее 3 дней при запитывании по USB от машины.
Расчет спектра Фурье сигнала и вывод его на внешний экран PC (FFT анализ).
Сохранение текущего экрана в jpeg формате.
Наличие кнопки авто настройка для автоматической подстройки делителей и развертки под текущий периодический сигнал для лучшей видимости.
Аппаратный сброс устройства происходит при подключении usb зарядки или при нажатии скрытой кнопки Reset в верхней части корпуса.
Встроен генератор низкочастотных сигналов (вывод совмещен с выводом щупа тестера) разрешением 12 бит и сопротивлением выхода 75 ом. Форма сигнала может быть: прямоугольный меандр, треугольный сигнал, пилообразный сигнал или синусоида частотой до 20 кГц и амплитудой до 2 v.
Реализован автоматический измеритель Амплитудно-Частотной Характеристики трехполюсника, который позволяет измерять параметры тракта передачи сигнала усилителей низкой частоты.
На борту имеется 2 светодиодные подсветки для переднего щупа осциллографа и заднего щупа тестера.
Реальный одиночный режим работы осциллографа может быть в 2 вариантах: 8 бит АЦП с 80 МГц выборкой или 11 бит с 3 МГц выборкой и оба с глубиной памяти 256 KByte. Запуск снятия сигнала осуществляется или нажатием кнопки в программе, или движением вперед кнопки на самом осциллографе.
Ждущий одиночный режим имеет 2 варианта синхронизации: внутренней и внешней. При внешней синхронизации сигнал синхронизации уровнем до 10 вольт подается на внешний 2 ножечный разъем ( 100 ом) гальванически развязанный от входа осциллографа. В обоих случаях выводится та часть принятого сигнала, которая окажется за выставленным уровнем порога срабатывания триггера уровня. Поэтому конечная часть экрана будет пустой и динамически изменяться. Работа осциллографа также может быть в 2 вариантах: 8 бит АЦП с 80 МГц выборкой или 11 бит с 3 МГц выборкой и оба с глубиной памяти 256 KByte.
Непрерывный Ждущий режим дает возможность смотреть периодический сигнал без нажатия на кнопку запуска. Уровень срабатывания триггера устанавливается программно.
Автономный ждущий одиночный режим предназначен для работы осциллографа без необходимости наличия связи с внешним компьютером или смартфоном. Он очень грубо отображает осциллограмму сигнала на внутреннем OLED экране и позволяет только оценить наличие сигнала и его примерные параметры.
Связь осциллографа организуется как по USB проводу, так и по WIFI. В последнем случае на осциллографе кнопкой выбирается одно из 9 имен сети и затем сразу создается на нем точка доступа WIFI с выводимой надписью APx, где x = 1..9 (пример: AP1 эквивалентно имени сети «Osc1»).
При организации многоканального осциллографа (до 4 гальванически развязанных каналов) на главном осциллографе создается точка доступа APx, где x = 1..9 (пример: AP1 эквивалентно имени сети «Osc1» и создает условия для одновременной работы до 9 осциллографов с разными именами сети), а для ведомых осциллографов создается WIFI станция с выводимой надписью STx, где x = 1..3 это номер ведомой станции в сети (например: «Osc1»).
Вход осциллографа защищен от перенапряжений даже при выключенном питании.
Авто выключение и переход в спящий режим микропотребения при бездействии более 40 секунд при работе в режимах тестера или вольтметра. В состоянии сна прибор может находиться около 3 месяцев.
Чувствительность входа составляет 0.2 mV/bit для 11bit @3MHz режима АЦП.
Зарядка производится через USB-micro разъем 5 v током до 500 ма.
Точность измерения частоты не хуже 0.001%.
Точность измерения переменного напряжения не хуже 5%, постоянного не хуже 1%.
Встроенный звуковой зумер облегчает навигацию по режимам, а в режиме тестера предупреждает о малом сопротивлении измерения.
Управление на стороне осциллографа осуществляется всего одной 3-х позиционной кнопкой, находящейся сверху корпуса. Ею выбирают режимы работы, выбор опций каждого режима, выключение и включение WIFI с выбором имени сети, включение светодиодов подсветки и так далее.
Встроены две SD карты Flash памяти общей емкостью 64 ГБайт, что позволяет сохранять в памяти до 7 минут непрерывной записи сигнала на частоте выборки в 80 МГц.
Программный продукт состоит из 2 вариантов: для операционной системы Windows и для Android. Обе программы позволяют работать с осциллографом как по USB проводу, так и по WIFI.
Измеряются параметры сигнала: Vmax, Vmin, Vrms, Vpp, Period, Freque как в автоматическом режиме, так и в ручном курсорном. В последнем случае можно измерять и длительность между 2 позициями курсора и разницу напряжения.
Есть возможность сохранить текущую картинку экрана в память смартфона или компьютера в формате JPEG.
Для высокочастотных сигналов можно применить встроенный фильтр SINC(x), что позволяет наблюдать периодический сигнал до половинной частоты выборки (до 40 МГц).
В комплекте идет 500 мм шлейф с микрозажимами на одной стороне и вилкой на другой стороне. Часть его зажимов используется для подсоединения к ножкам тестируемой микросхемы в режиме Логического анализатора (разъем на переднем торце прибора). А также этот шлейф применяется для подсоединения к электронным узлам автомобиля в режиме Авто доктор. Какие цвета микрозажима должны быть применены в каждом из случаев указано в программе при выборе соответствующего режима.
